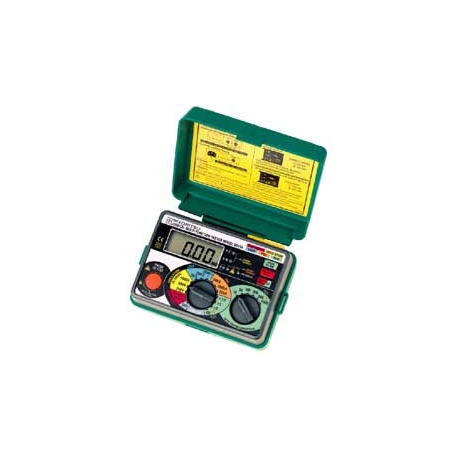

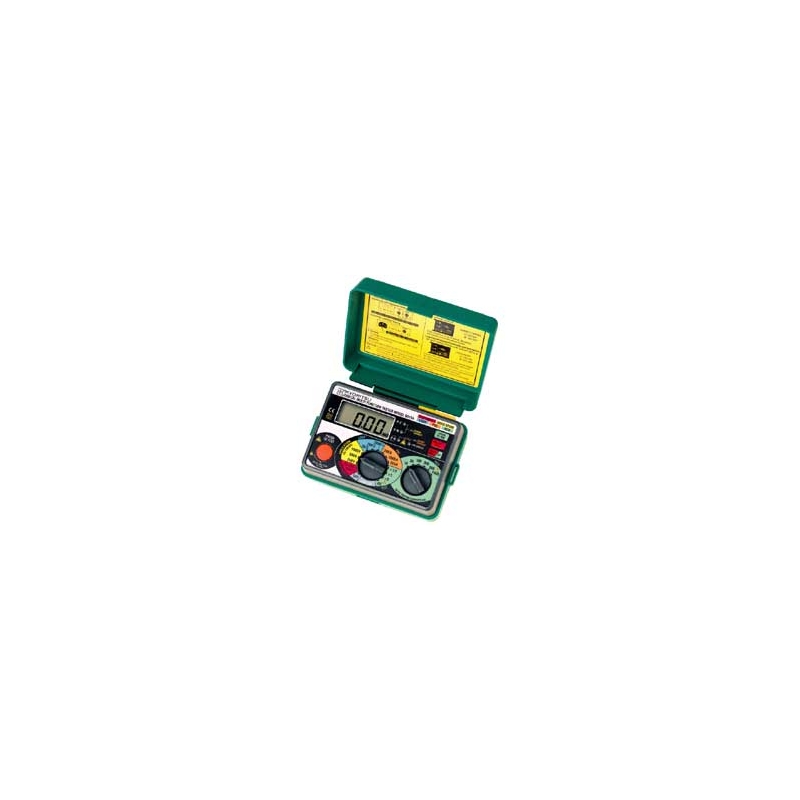

APARELHO DE MEDIDA MULTIFUNÇÕES DIGITAL (5 EM 1)

Nome: APARELHO DE MEDIDA MULTIFUNÇÕES DIGITAL (5 EM 1)

Funções

- Em conformidade com a norma IEC 61557
- Projetado para IP 54 classificações
- Circuito vivo e de seleção de conexão de fiação de LED
- Triple varia testes de isolamento em 250, 500 e 1000V
- Laço gama Triplo e testes PSC 15mA corrente de teste em 200O / 2000O gama (Nenhuma viagem RCD)
- Seleção de ângulo de fase em intervalos de RCD
- Chave de polaridade para testes de continuidade
- Instalação de Auto-nulo para testes de continuidade
- Sonda Terra para testes de impedância do circuito em metalurgia estranhos
- Leitura de contato Tensão
- Teste de um grande tipo de RCD de: Standard, seletivo, AC e A
(Disjuntores sensíveis DC)
___________________________________________________
Teste de Continuidade
Em faixas de medição 20/200 / 2000O (Autoranging)
Tensão de Circuito Aberto> 6V
Curto-circuito atual> 200mA DC
Precisão | ± (1,5% rdg + 3dgt)
Teste de isolamento
Em faixas de medição 20 / 200MO (Autoranging)
Teste de tensão 250V 500V 1000V DC
Na tensão de saída
Circuito Aberto 250V + 40% -0%
500V + 30% -0%
1000V + 20% -0%
Corrente> 1mA
Precisão | ± (1,5% rdg + 3dgt)
Loop de impedância Testing
Tensão 230V AC + 10% -15% [50Hz]
Faixa de tensão de medição 100 - 250V AC [50Hz]
Impedância Ranges 20/200 / 2000O
Teste Nominal 25A atual (20O range) 15mA (200O intervalo) 15mA (2000O intervalo)
Precisão 20O ± alcance (3% rdg + 4dgt)
Faixa 200O ± (3% rdg + 8dgt)
Gama 2000O ± (3% rdg + 4dgt)
Testes PSC
Tensão 230V AC + 10% -15% [50Hz]
PSC Ranges 200A (15 mA Corrente de teste)
2000A (25A Corrente de teste)
20kA (25A Corrente de teste)
Precisão precisão PSC derivada de medida especificação impedância de loop e medidos especificação de tensão
Teste de RCD
Tensão 230V AC + 10% -15% [50Hz]
Trip Configurações Atuais RCD × 1/2: 10,30,100,300,500,1000mA
RCD × 1: 10,30,100,300,500,1000mA
RCD × 5: 10,30,100,300mA (1A corrente em intervalos de 5 × max)
Trip Duração atual RCD × 1/2 × 1: 2000ms
RCD rápidos: 50ms
Precisão de viagem actual + 10% -0% de corrente de teste a 230V
Tempo de viagem ± (1% rdg + 3dgt)
Geral
Padrão de segurança IEC 61010-1 CAT III 300V grau de poluição 2
IEC 61557
Tensão suportável 3700V AC por 1 minuto
Fonte de energia LR6 (1.5V) × 8
Dimensões 130 (L) x 183 (W) x 100 (D) mm
Peso 1100g aprox.
Acessórios * KAPM10
(Teste Ficha moldada leva para testes de loop e RCD em soquetes)
7122B (Test leva)
7132A (sonda terra Externo)
Bolsa para cabos de teste
Alça
Bateria LR6 (1.5V) × 8
Instrução manual
Acessórios opcionais 7133B (teste de placa de Distribuição conduz)
